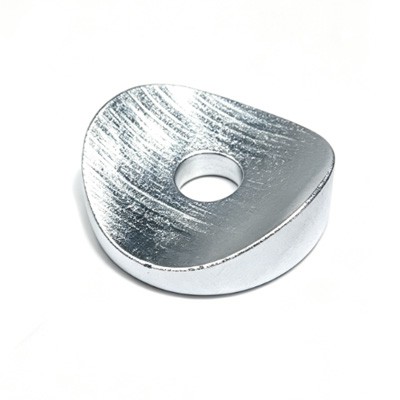

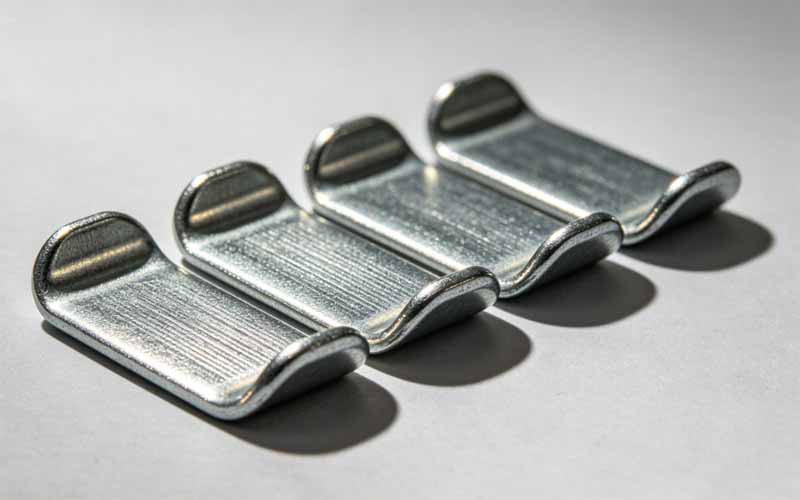

Металлические седельные шайбы

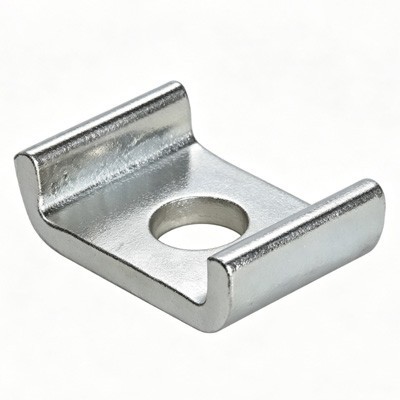

Арочная конструкция седельной шайбы действует как миниатюрная пружина. Он может эффективно поглощать энергию вибрации высокой-частоты и низкой-амплитуды. Испытания на динамическую жесткость показывают, что шайба имеет коэффициент потерь до 0,12 в диапазоне частот от 50 до 200 Гц. Это более высокий уровень среди металлических материалов. Это означает, что примерно 12% энергии вибрации рассеивается в виде тепла. Это снижает ударную нагрузку, передаваемую на резьбу болта. Это особенно полезно в таких случаях, как кронштейны для прецизионного электронного оборудования и оптические инструменты, к которым предъявляются высокие требования к защите от-микровибрации.

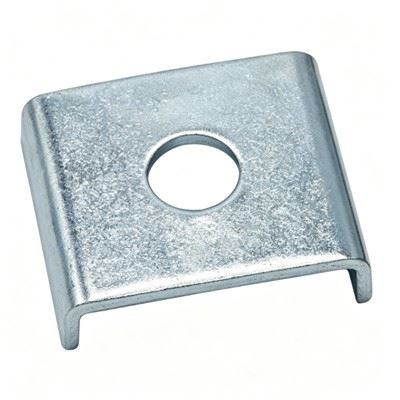

Когда высококачественные металлические седельные шайбы-сжимаются до высоты арки 70 %, диапазон колебаний предварительной нагрузки можно контролировать в пределах ±10 %. Возьмем в качестве примера спецификацию M10. Его сила предварительного натяга обычно составляет от 1900 до 2600 Ньютонов. Максимальное отклонение составляет всего 350 Ньютонов. Такая высокая стабильность достигается за счет жестких допусков по толщине и высоте коронки. Допуск составляет ±0,1 мм. Это делает соотношение преобразования между крутящим моментом сборки и осевой силой более линейным. Инженерам удобно точно рассчитывать зажимные нагрузки. Избегайте чрезмерного-затягивания или ослабления.

После использования седельных шайб усталостная долговечность болтовых соединений может быть увеличена на 30–50 %. Эластичность шайбы сохраняет часть энергии вибрации. Это снижает пиковое напряжение на корне резьбы. В сценариях переменных нагрузок, таких как болты головки блока цилиндров двигателя, добавление седельных шайб может снизить вероятность усталостного разрушения болтов примерно на 40%. Это увеличивает интервалы технического обслуживания всего узла.

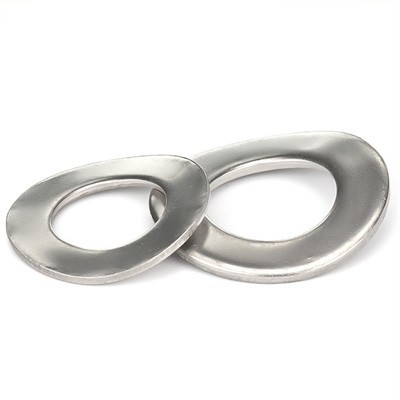

Отношение высоты седла к толщине обычно составляет от 1,5 до 2,5. Это позволяет ему выдерживать большие упругие деформации. Он не подвержен пластической текучести. Например, шайбы премиум-класса М8 имеют высоту коронки 2,2 мм. Его можно сжать до 0,6 мм без остаточной деформации. Сжатие достигает 73%. Такая высокая эластичность позволяет шайбам компенсировать провисание болтового соединения. Он также компенсирует разницу в тепловом расширении. Благодаря этому давление на уплотнительную поверхность остается стабильным в течение длительного времени.
