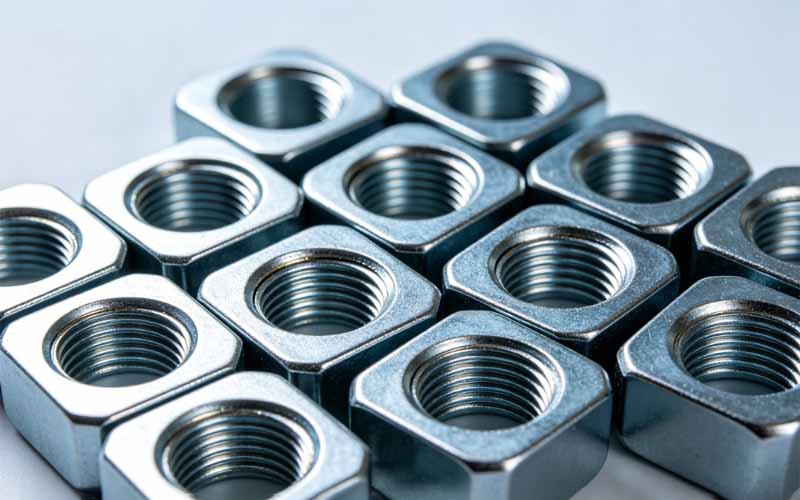

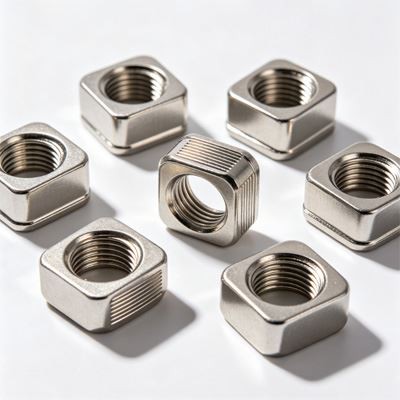

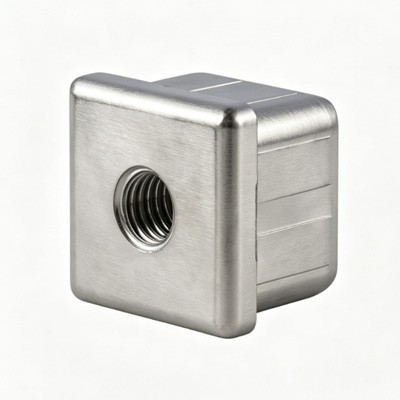

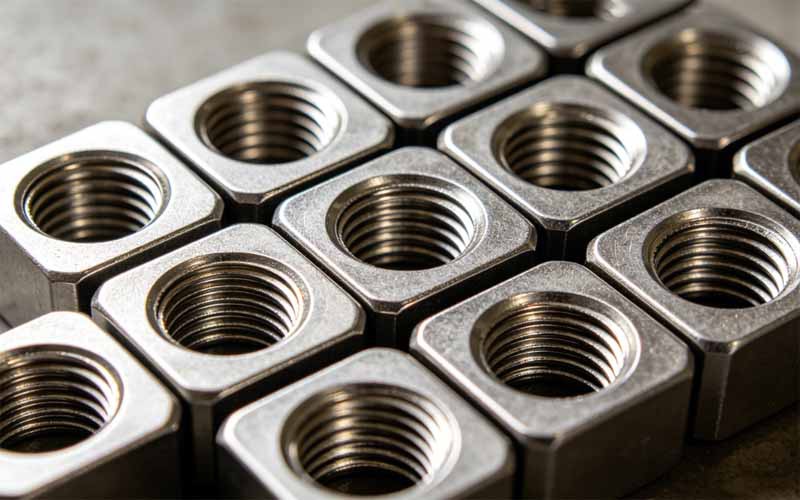

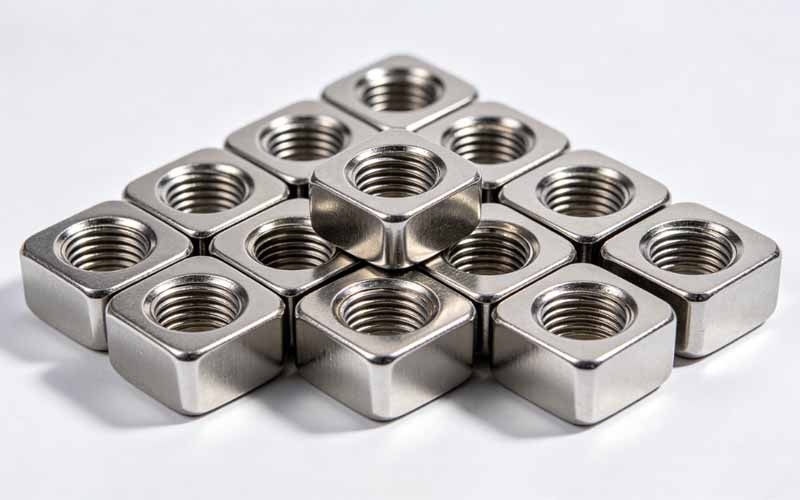

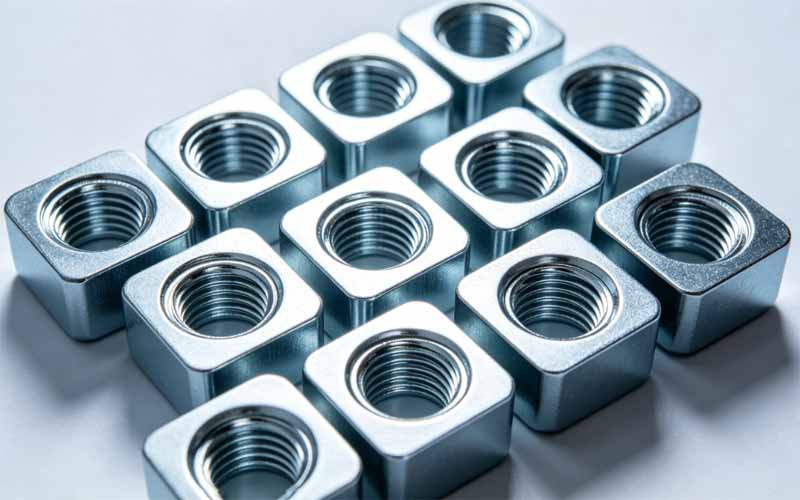

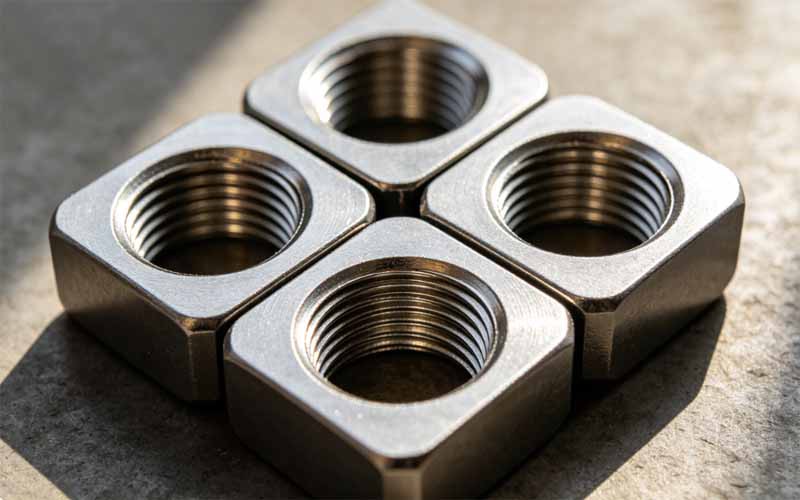

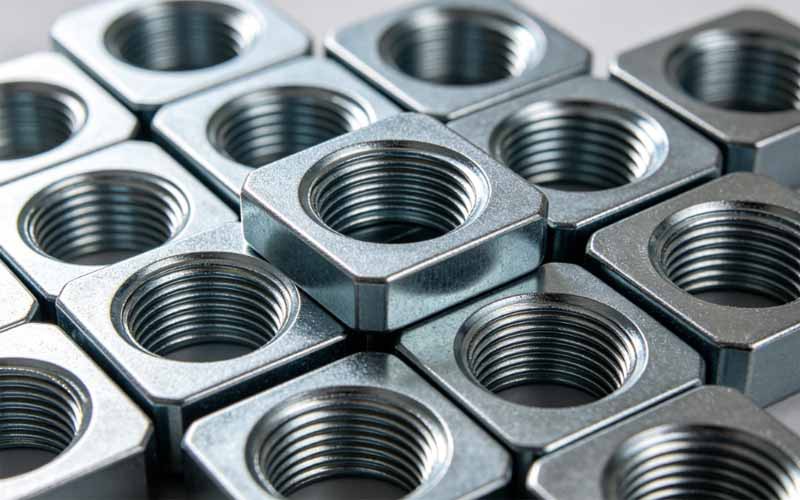

Квадратные металлические резьбовые вставки

Квадратное поперечное сечение-естественно сопротивляется вращению лучше, чем круглые вставки. Четыре радиуса скругления контролируются так, чтобы они были меньше или равны 0,2 мм, а максимальный статический крутящий момент, который он может выдержать после установки монтажных отверстий, примерно на 40% выше, чем у круглых пластин того же размера. Это удерживает вставку от вращения снаружи при многократной затяжке винтов. Это особенно полезно для деталей, которые необходимо часто чинить.

Вы можете приобрести вставки с квадратной металлической резьбой всех размеров, от М2 до М12. Например, минимальная длина и высота внешней стороны M3 составляют всего 4,0 мм. Хорошо подходит для резьбовых соединений пластиковых корпусов с очень тонкими стенками (1,5 мм). Спецификация M12 используется для тяжелого оборудования и имеет длину внешней стороны до 14 мм. Диапазон технических характеристик отвечает потребностям большинства промышленных образцов, а выбор является гибким.

Давление, необходимое для установки клея-расплава, умеренное и хорошо работает с автоматизированным оборудованием. Для вставок M5 рекомендуемое давление установки составляет от 500 до 800 Н, а скорость прессования следует поддерживать в пределах от 5 до 10 мм/с. При такой настройке вставка легко вставляется в пластиковое отверстие, нагретое до 200 градусов, не вызывая вздутия основного материала или наклона вставки. Пневматические или сервопрессы могут легко достичь этого диапазона давления, что хорошо для точной-сборки больших объемов.

Вставка из углеродистой стали изготавливается методом гальванического покрытия ствола. Толщина оцинкованного слоя всегда составляет 5–8 мкм (в среднем 6,5 мкм), а локальная минимальная толщина больше или равна 4 мкм. После испытания нейтральным солевым туманом для появления красной ржавчины требуется не менее 72 часов. Высококачественное-покрытие может продлить срок службы коррозионной стойкости в два раза дольше, чем у дешевых вставок толщиной всего от 3 до 5 мкм (время воздействия соляного тумана составляет всего 24 часа). Особенно это хорошо для продукции, которая будет отправляться в прибрежные районы с повышенной влажностью.

►Позволяет изготавливать подложки с более тонкими стенками

Для квадратных вставок минимальная толщина стенки составляет всего 20 % внешней длины вставки. Например, вставка M3 имеет длину внешней кромки 4,5 мм и ее можно надеть на пластиковую пластину толщиной всего 0,9 мм, не сломав ее. Это позволяет сделать стенки изделия на 0,5 мм тоньше, что делает всю машину примерно на 8 % легче.

►Избегайте загрязнения пылью

При постукивании попадает пластиковый мусор, а на каждую тысячу отверстий с резьбой М4 приходится около 0,5 г пыли, которая может попасть на электронные контакты. Квадратная вставка соединяется без разрезания и может быть очищена до класса ISO 7, что делает ее пригодной для сборки медицинской и прецизионной электронной техники.

►Повышение электробезопасности

Гальванизация вставки из углеродистой стали обеспечивает стабильное контактное сопротивление на уровне менее или равном 0,5 мОм (измеренное сопротивление 0,3 мОм). Пластиковая резьба с прямой резьбой не проводит ток и требует дополнительной заземляющей гайки. Использование проводящих вставок позволяет сократить расходы на одну деталь и сэкономить 8 секунд времени сборки на единицу.

►Улучшить качество внешнего вида

После установки вставка находится на одном уровне с основным материалом, с перепадом высоты менее 0,05 мм. Нет необходимости во вторичном фрезеровании. Некоторые стойки с заклепками и гайками будут выступать на 0,2–0,5 мм, что изменит их внешний вид. Благодаря дизайну заподлицо изделие выглядит лучше и идеально подходит для-бытовой электроники высокого класса и салона автомобиля.
